800吨汽车轮毂罩压型液压机



　　液压机在汽车制造领域应用广泛，本系列设备性价比高，操作简便，压制效果好，可单独冲压汽车零部件，也可根据用户需求布置自动化生产线，接下来，我们来看一下800吨四柱液压机冲压汽车轮毂罩现场。

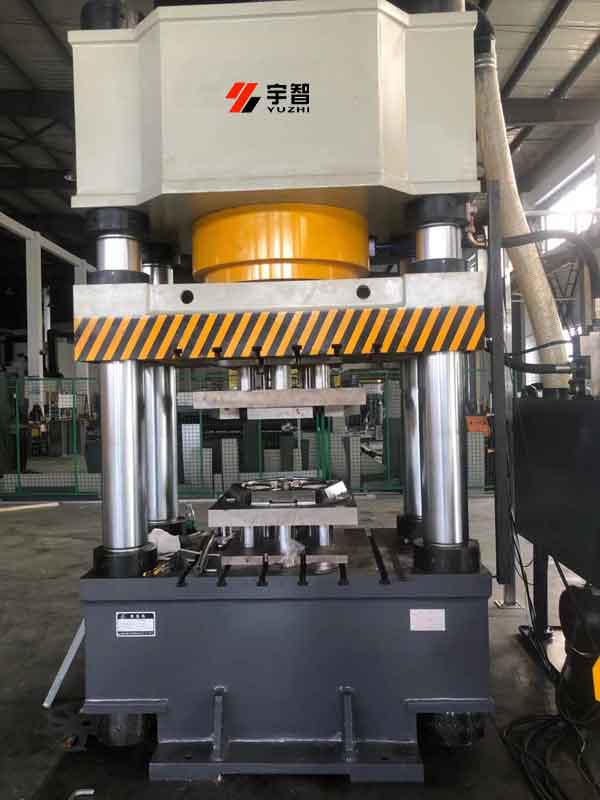

汽车轮毂罩压型液压机

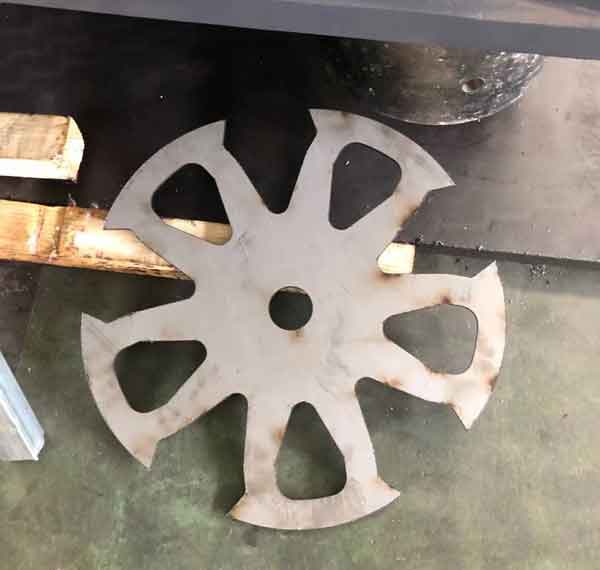

汽车轮毂罩盖原件

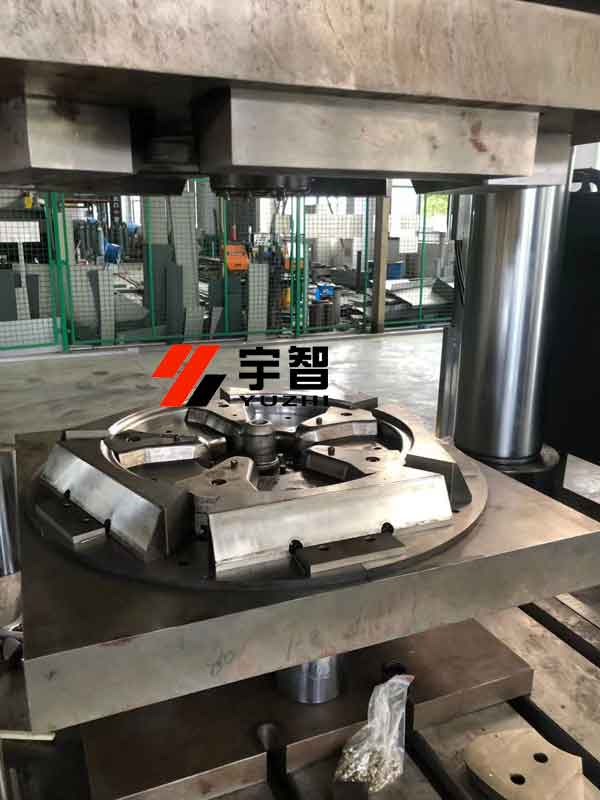

汽车轮毂罩盖压制细节图

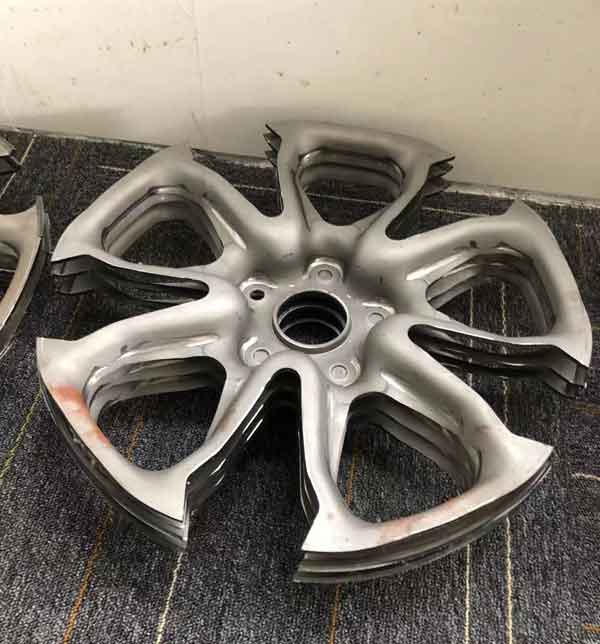

汽车轮毂罩盖压制成形工件

　　800吨汽车轮毂罩压型液压机简介：



　　一、四柱液压机性能及结构概述



　　1.1、液压机机身采用三梁四柱式结构：由上横梁、滑块、工作台、立柱、主缸、液压动力系统及电器系统等部件组成。上横梁、滑块和工作台采用优质钢板焊接而成，焊后经高频振动消除焊接应力，液压机的立柱为优质45#钢，表面中频淬火并镀铬处理。



　　1.2、液压机的压制缸吨位由一只活塞缸实现，缸体为优质锻钢，活塞杆表面经中频淬火处理，硬度高，使用寿命长。油缸主要密封件采用优质密封圈，确保密封可靠。



　　1.3、液压机的工作台与滑块上均有T形槽，便于用户模具安装。



　　二、四柱液压机的液压系统:



　　2.1、液压系统装置在液压机的机身右侧。



　　2.2、液压系统采用插装集成系统，动作灵敏，工作可靠，密封性能好。



　　2.3、液压机泵站由油箱、高压泵、电动机、插装阀等组成，油箱由钢板焊接。油箱采用封闭式油箱，吸油区和回油区分开、油箱设有清洗窗口和放油塞，使清洗、换油方便。液压机的油泵吸油口装有直通式吸油滤油器，确保油的清洁度，保证了油泵和阀的使用寿命。



　　2.4、液压系统密封可靠，不渗不漏。液压机主要管路采用法兰连接和抗震管夹。



　　三、液压机的电气控制系统



　　3.1、独立的电气柜，内装空气开关、继电器等电器控制系统。



　　3.2、压力机的各种报警信号，限位开关与压机动作实现程序联锁。



　　3.3、液压机设有集中控制面板，面板上布置有必要的操作按钮和选择开关。



　　四、四柱液压机的操作方式



　　4.1、压力机设有点动、半自动操作方式。



　　4.2、液压机的滑块行程有行程控制装置调整。



　　4.3、操作台上的按钮除完成压力机全部动作外，还应有“双手压制”、“回程”、“停止”、“急停”等按钮。



　　五、液压机的安全保护装置



　　5.1、设置急停按钮，按下急停按钮，压力机立即停电静止。



　　5.2、滑块在上、下限位处均设有限位开关。



　　5.3、在活塞式油缸下腔设置液压支撑保险回路。



　　六、液压机的设备工作环境



　　6.1、电源：三相380v50HZ



　　6.2、工作环境温度：0～40℃

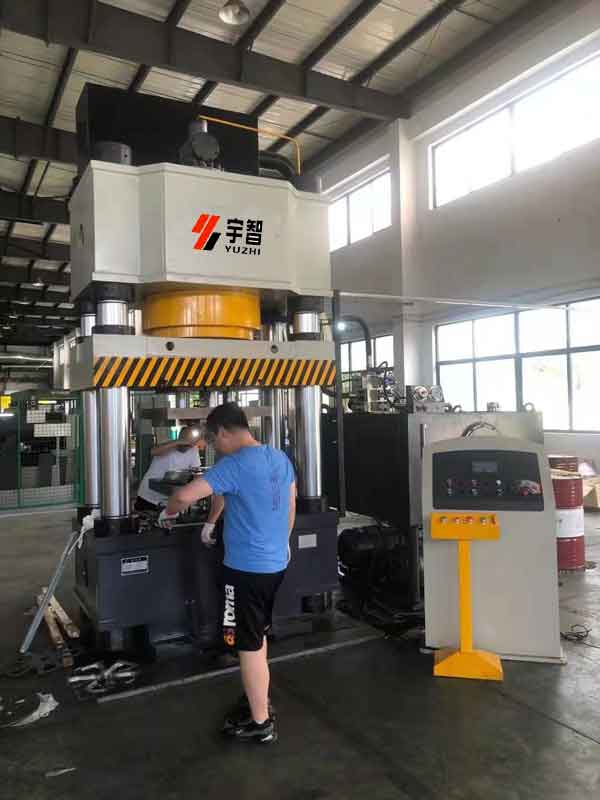

800吨四柱液压机客户现场图

　　800吨汽车轮毂罩压型液压机性能特点：



　　1、三梁四式结构，经济适用。速度快，效率高。



　　2、生产节拍可达4-5次/分，用电省，特别适合汽车轮辐的拉深成型、落料、压装等大批量汽车零件的生产工艺。



　　3、液压系统采用插装阀集成控制，减少了泄露点，动作可靠，寿命长，电气系统采用进口PLC控制，性能稳定可靠，



　　4、可实现定程压制及定压压制两种工艺动作，调整、手动、半自动三种操作规范。



　　5、具有独立的动力机构及电气系统，并采用按钮集中控制，工艺动作采用继电器或“PLC”可编程序控制器。
